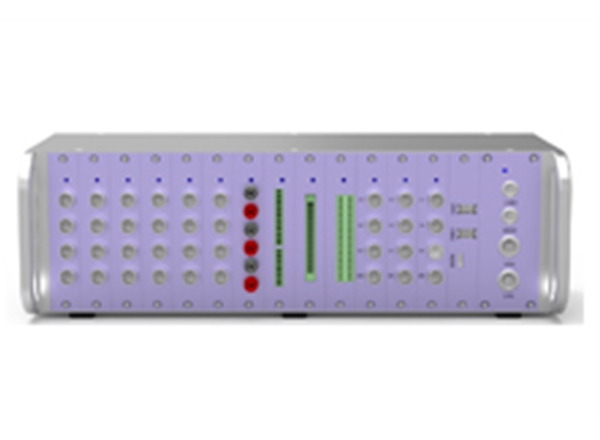

多通道振动噪声采集卡
  • 多通道振动噪声采集卡
多通道振动噪声采集卡
多通道振动噪声采集卡
所属类别:硬件设备
产品简介:
1、系统背板:16槽,每槽通讯接口为1000M以太网; 2、系统总线:1000Mbit/s以太网总线; 3、对外接口:             通讯方式:1000M以太网             输出端子:标准RJ45             电源接口:3芯LEMO端子,同步扩展时钟接口
咨询热线:18827423158
详细内容

采集仪技术参数:
1、系统背板:16槽,每槽通讯接口为1000M以太网;
2、系统总线:1000Mbit/s以太网总线;
3、对外接口:
            通讯方式:1000M以太网
            输出端子:标准RJ45
            电源接口:3芯LEMO端子,同步扩展时钟接口
4、输入通道:64通道
5、采集方式:同步采集
6、ADC分辨率:双24 bit delta-sigmaADC,内置抗混叠滤波器
7、采样率:128KSPS、64KSPS、32KSPS、16KSPS、8KSPS、 4KSPS、2KSPS、1KSPS每通道,   同步采样
8、输入方式:DC、AC、ICP,桥路(全桥、半桥、1/4桥)程控可选
9、电压量程(DC、AC、ICP):±10V、±5V、±1V、±100mV
10、内置程控放大器:增益×1/4、×1/2、×64、×128
11、内置ICP调理,具有24VDC,4mA恒流源激励,可为ICP/IEPE传感器供电
12、桥路调理:
    具有全桥,半桥,1/4桥接入方式,每通道独立可以
    桥路可接入阻值:全桥任意阻值应变片、半桥100Ω~1000Ω、1/4桥120Ω与350Ω
    桥路激励:0~10VDC,采用16位DAC程控连续可调电压激励,步进1mV
    每通激励方式:桥路激励电压,独立可调
    桥路量程:±1000με、±10000με、±50000με、±100000με
13、程控低通滤波器:
    8阶低通滤波器,信号频率为截止频率1.5倍时,信号衰减60dB
    截止频率程控可调:6.25Hz、12.5Hz、25Hz、50Hz、100Hz、200Hz、400Hz、800Hz、1.6KHz、
    3.2KHz、6.4KHz、12.8KHz、25.6KHz、51.2KHz
14、采集带宽:DC耦合:DC~50KHz
              AC(ICP)耦合:1Hz~50KHz
              桥路:DC~50KHz
15、示值误差:直流电压(DC):0.05%FS(DC);
              交流电压(AC/ICP):0.1%FS(RMS)
              桥路:0.5%±3με
16、本底噪声:(测试条件,在±10V量程下,输入正负极短接,低通滤波器处于PASS状态)
              采样率≤20KSPS:本底噪声Vrms≤3μV
              采样率≤50KSPS:本底噪声Vrms≤5μV
              采样率≤128KSPS:本底噪声Vrms≤10μV
17、最大不失真电压(RMS) :≥8.5V
18、动态范围:≥135dB
19、通道串扰:≥125dB
20、共模抑制比:≥100dB
21、输入阻抗:1MΩ
22、输入端子:6芯螺纹紧固端子
23、贮存条件:-40℃~+80℃ 、≤90%RH
24、工作条件:-40℃~+70℃ 、5~90%RH
25、工作电压:9~36VDC
